丹佛斯FC302变频器参数设置说明

丹佛斯FC300系列变频器是丹佛斯应用非常广泛的一款变频器，在调试过程中，有15组参数需要根据实际应用情况进行设置，具体如下：

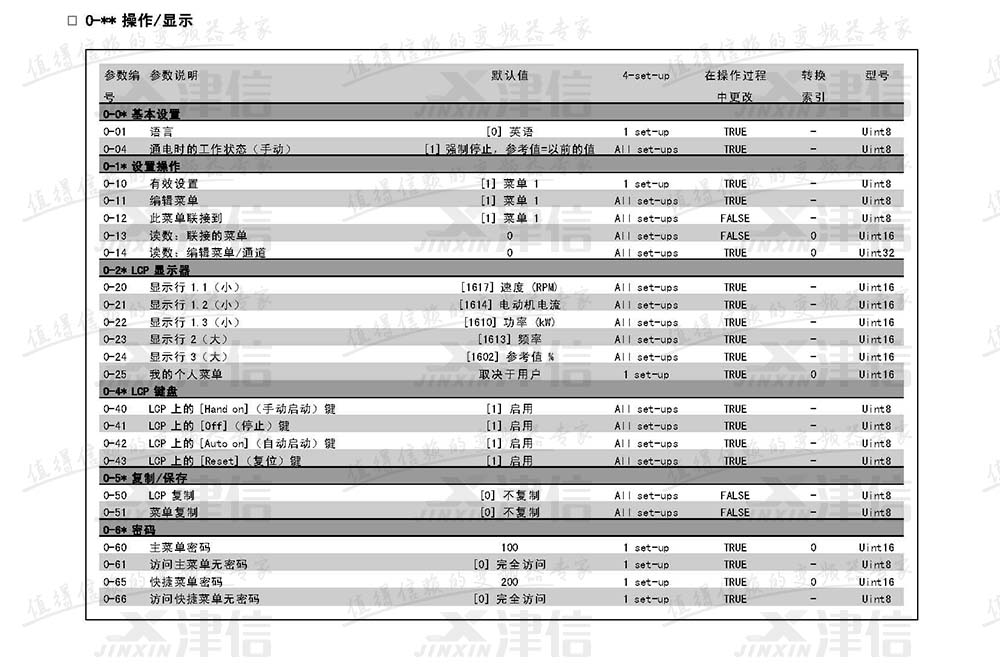

0、操作/显示

参数编号	参数说明	默认值	4-set-up	在操作过程中更改	转换索引	型号
*0-0 基本设置**
0-01	语言	[0] 英语	1 set-up	TRUE	-	Uint8
0-04	通电时的工作状态（手动）	[1] 强制停止，参考值=以前的值	All set-ups	TRUE	-	Uint8
*0-1 设置操作**
0-10	有效设置	[1] 菜单 1	1 set-up	TRUE	-	Uint8
0-11	编辑菜单	[1] 菜单 1	All set-ups	TRUE	-	Uint8
0-12	此菜单联接到	[1] 菜单 1	All set-ups	FALSE	-	Uint8

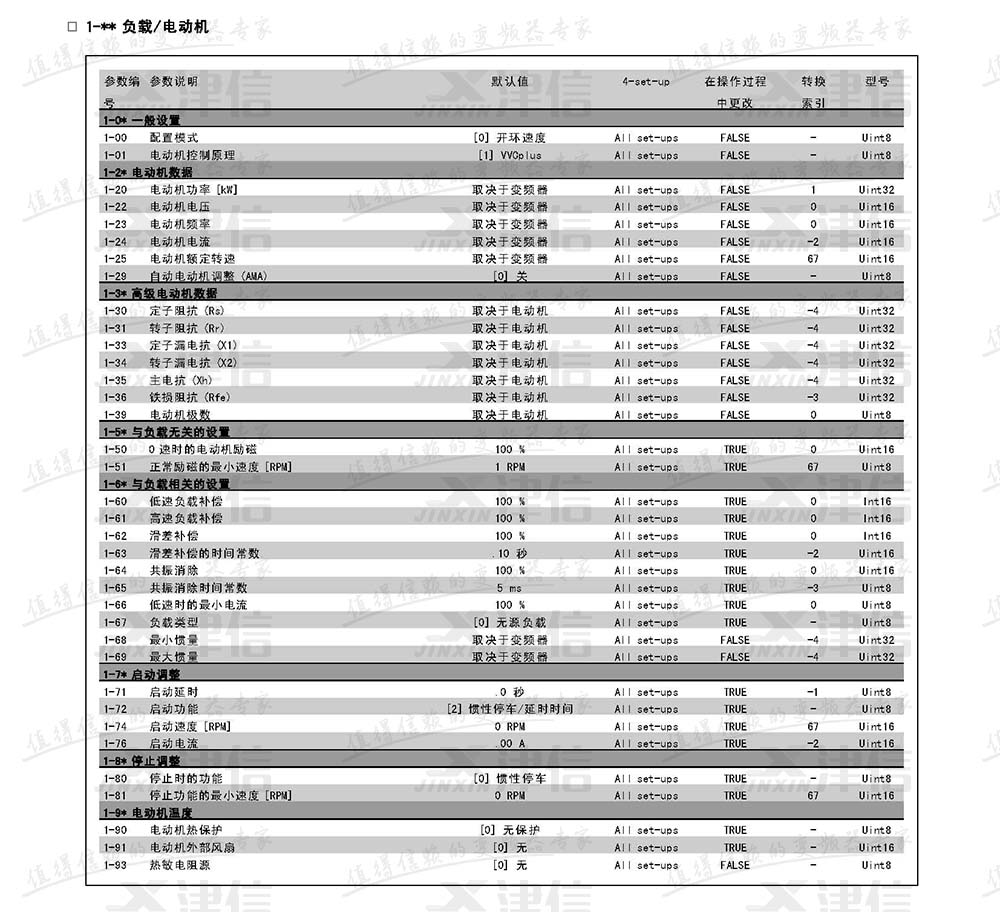

1、负载和电动机设置参数设置说明

参数编号	参数说明	默认值	4-set-up	在操作过程中更改	转换索引	型号
*1-0 一般设置**
1-00	配置模式	[0] 开环速度	All set-ups	FALSE	-	Uint8
1-01	电动机控制原理	[1] VVCplus	All set-ups	FALSE	-	Uint8
*1-2 电动机数据**
1-20	电动机功率 [kW]	取决于变频器	All set-ups	FALSE	1	Uint32
1-22	电动机电压	取决于变频器	All set-ups	FALSE	0	Uint16

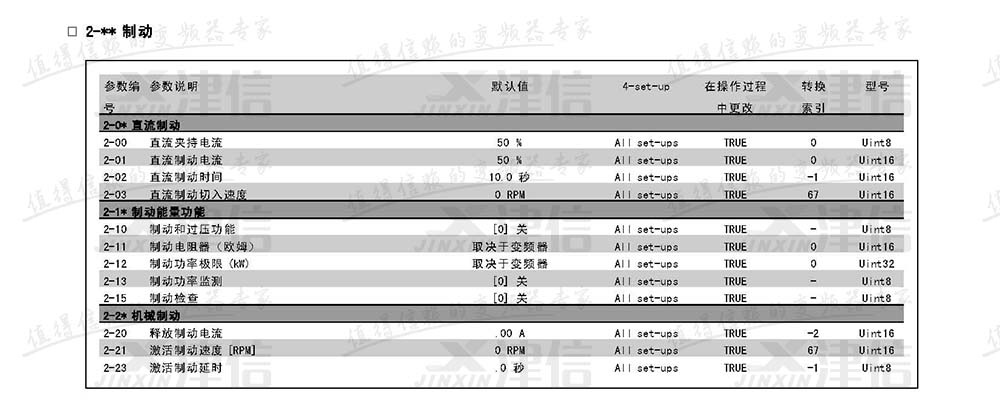

2、制动参数设置说明

参数编号	参数说明	默认值	4-set-up	在操作过程中更改	转换索引	型号
*2-0 直流制动**
2-00	直流夹持电流	50 %	All set-ups	TRUE	0	Uint8
2-01	直流制动电流	50 %	All set-ups	TRUE	0	Uint16
2-02	直流制动时间	10.0 秒	All set-ups	TRUE	-1	Uint16
2-03	直流制动切入速度	0 RPM	All set-ups	TRUE	67	Uint16
*2-1 制动能量功能**
2-10	制动和过压功能	[0] 关	All set-ups	TRUE	-	Uint8
2-11	制动电阻器（欧姆）	取决于变频器	All set-ups	TRUE	0	Uint16
2-12	制动功率极限 (kW)	取决于变频器	All set-ups	TRUE	0	Uint32
2-13	制动功率监测	[0] 关	All set-ups	TRUE	-	Uint8
2-15	制动检查	[0] 关	All set-ups	TRUE	-	Uint8
*2-2 机械制动**
2-20	释放制动电流	0.00 A	All set-ups	TRUE	-2	Uint16
2-21	激活制动速度 [RPM]	0 RPM	All set-ups	TRUE	67	Uint16
2-23	激活制动延时	0 秒	All set-ups	TRUE	-1	Uint8

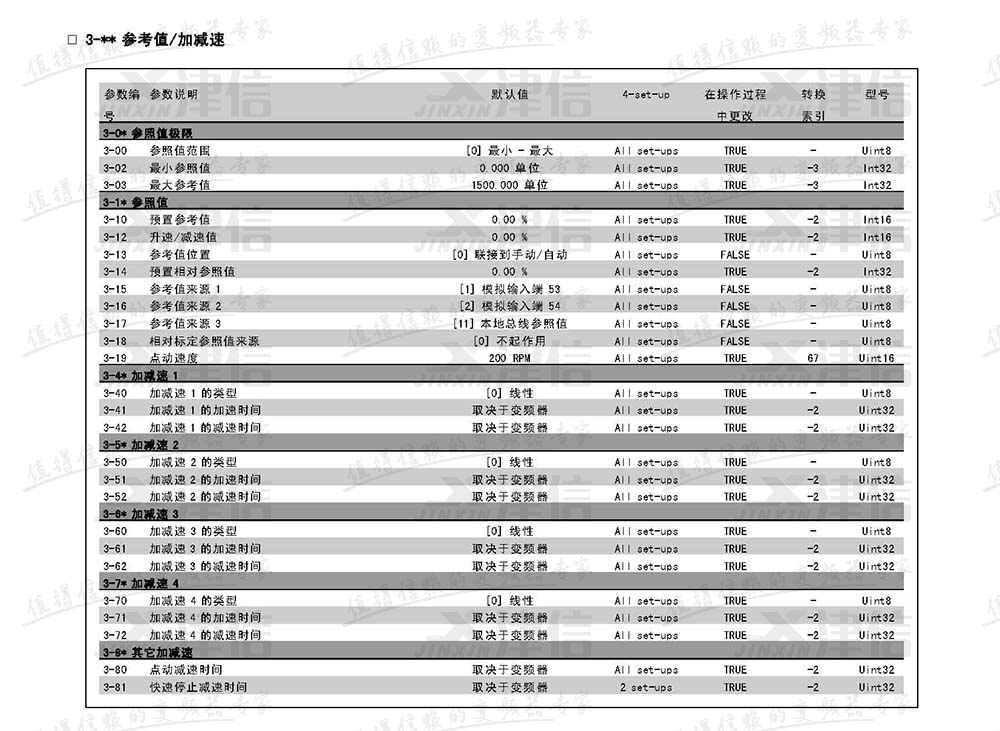

3、参考值和加减速参数设置说明

参数编号	参数说明	默认值	4-set-up	在操作过程中更改	转换索引	型号
*3-0 参照值极限**
3-00	参照值范围	[0] 最小-最大	All set-ups	TRUE	-	Uint8
3-02	最小参照值	0.000 单位	All set-ups	TRUE	-3	Int32
3-03	最大参照值	1500.000 单位	All set-ups	TRUE	-3	Int32
*3-1 参照值**
3-10	预置参考值	0.00 %	All set-ups	TRUE	-2	Int16
3-12	升速/减速值	0.00 %	All set-ups	TRUE	-2	Int16
3-13	参考值位置	[0] 联接到手动/自动	All set-ups	FALSE	-	Uint8
3-14	预置相对参照值	0.00 %	All set-ups	TRUE	-2	Int16
3-15	参考值来源 1	[1] 模拟输入端 53	All set-ups	FALSE	-	Uint8
3-16	参考值来源 2	[2] 模拟输入端 54	All set-ups	FALSE	-	Uint8
3-17	参考值来源 3	[11] 本地总线参照值	All set-ups	FALSE	-	Uint8
3-18	相对标定参照值来源	[0] 不起作用	All set-ups	FALSE	-	Uint8
3-19	点动速度	200 RPM	All set-ups	FALSE	67	Uint16
*3-4 加减速 1**
3-40	加减速 1 的类型	[0] 线性	All set-ups	TRUE	-	Uint8
3-41	加减速 1 的加速时间	取决于变频器	All set-ups	TRUE	-2	Uint32
3-42	加减速 1 的减速时间	取决于变频器	All set-ups	TRUE	-2	Uint32
*3-5 加减速 2**
3-50	加减速 2 的类型	[0] 线性	All set-ups	TRUE	-	Uint8
3-51	加减速 2 的加速时间	取决于变频器	All set-ups	TRUE	-2	Uint32
3-52	加减速 2 的减速时间	取决于变频器	All set-ups	TRUE	-2	Uint32
*3-6 加减速 3**
3-60	加减速 3 的类型	[0] 线性	All set-ups	TRUE	-	Uint8
3-61	加减速 3 的加速时间	取决于变频器	All set-ups	TRUE	-2	Uint32
3-62	加减速 3 的减速时间	取决于变频器	All set-ups	TRUE	-2	Uint32
*3-7 加减速 4**
3-70	加减速 4 的类型	[0] 线性	All set-ups	TRUE	-	Uint8
3-71	加减速 4 的加速时间	取决于变频器	All set-ups	TRUE	-2	Uint32
3-72	加减速 4 的减速时间	取决于变频器	All set-ups	TRUE	-2	Uint32
*3-8 其它加减速**
3-80	点动减速时间	取决于变频器	All set-ups	TRUE	-2	Uint32
3-81	快速停止减速时间	取决于变频器	2 set-ups	TRUE	-2	Uint32
