永磁同步电机（PMSM）效率高、功率密度大、低速转矩足，在纺织、机床、包装、机器人、新能源装备里越来越常见。但同步电机要发挥出全部性能，关键不在电机本身，而在驱动器。


汇川技术 MD520 系列高性能电流矢量变频器，专为同步电机控制做了算法优化。实际应用中，它能做到 0Hz 输出 180% 额定转矩、闭环矢量调速比 1:2000，综合节能率可达 15%-25%。

一、汇川 MD520 变频器同步电机控制的核心技术优势

MD520 基于电流矢量控制平台，针对永磁同步电机 / 同步磁阻电机做了专门优化。以下技术参数直接决定电机性能上限：

1. 高精度参数自辨识

同步电机调试最麻烦的是参数识别。MD520 支持 F1-37 调谐功能，可一键完成同步电机静态 / 动态参数自辨识，自动识别定子电阻、D/Q 轴电感、反电动势系数等关键参数。这样不需要专业电机调试工程师，普通电工按步骤操作就能完成上线，缩短设备调试周期。

2. 零速大转矩，重载启动不打滑

• ——FVC 闭环矢量模式：0Hz 输出 180% 额定转矩
• ——SVC 开环矢量模式：0Hz 输出 150% 额定转矩

这个特性对机床主轴、拉丝机、起重设备等重载启动场景很关键，低速运行平稳，不会出现启动打滑或抖动。

3. 超宽调速范围，速度控制精度高

• ——开环矢量调速比：1:500
• ——闭环矢量调速比（配编码器）：1:2000
• ——转速波动：≤±0.01%
• ——转矩波动：≤±0.5%

印刷、造纸、纺织这些对速度一致性要求高的工艺，这套方案可以直接用。

4. 弱磁扩速 + 能效优化，综合节能 15%-25%

MD520 内置同步电机专属弱磁控制策略，拓展高速运行范围。同时通过能效优化算法实时匹配负载需求，相比传统异步电机驱动方案，综合节能率可达 15%-25%。风机水泵、输送设备等变负载场景节能效果更明显。

二、MD520 同步电机方案适合哪些场景

1. 基础调速场景

风机、水泵、输送线等设备，开环矢量即可实现稳定调速。安装布线简单，EMC 抗干扰设计可减少信号干扰问题。

2. 高精度工艺场景

纺织卷绕、包装机械、数控车床等设备，支持多段速、张力控制、位置闭环，配合抱闸控制功能，启停平稳无张力波动。

3. 安全关键场景

机器人、升降设备、自动化产线等设备，标配 STO 安全转矩关闭功能，满足 IEC 安全标准。故障时可快速切断转矩，保护人员和设备。

三、MD520 硬件规格与覆盖范围

• ——电压规格：三相 380~480V、200~240V
• ——功率范围：0.4kW ~ 400kW
• ——机型尺寸：T1-T12 全尺寸机型
• ——安装方式：壁挂、嵌入式、柜内安装

从小型设备到大型工控机柜，MD520 基本都能覆盖。

四、同步电机核心参数设定表

以下是 MD520 同步电机控制常用参数设定参考，实际调试时请结合电机铭牌和负载情况：


参数组	功能码	参数名称	同步电机推荐设定	设定说明
基本参数	F0-01	第 1 电机控制方式	0（SVC）/1（FVC）	无编码器设 0；有编码器设 1
	F0-02	运行指令选择	0（面板）/1（端子）/2（通讯）	调试用 0，现场常用 1
	F0-03	主频率源选择	2（AI1）/0（数字设定）	模拟量调速设 2，面板调速设 0
	F0-17	加速时间 1	5.0~30.0s	根据负载刚性设定
	F0-18	减速时间 1	5.0~30.0s	惯性大则适当加长
电机参数	F1-00	电机类型选择	2（同步机）	必须设为 2，否则无法驱动
	F1-01	电机额定功率	按电机铭牌	单位：kW
	F1-02	电机额定电压	按电机铭牌	单位：V
	F1-03	电机额定电流	按电机铭牌	单位：A
	F1-04	电机额定频率	按电机铭牌	单位：Hz
	F1-05	电机额定转速	按电机铭牌	单位：rpm
调谐参数	F1-37	调谐选择	11/12/13	11：静态调谐；12：动态空载调谐
编码器参数（FVC）	F1-27	编码器线数	按编码器铭牌	常用 1024/2048
	F1-28	编码器类型	0（ABZ 增量）	增量型编码器设 0
矢量参数	F2-00	低速速度环 Kp	20~30	响应弱调大，震动调小
	F2-01	低速速度环 Ti	0.5s	积分时间，波动大调大
启停参数	F6-00	启动方式	0（直接启动）	惯量大可设 1 转速跟踪
	F6-10	停机方式	0（减速停车）	自由停车设 1

五、选 MD520 的三大核心价值

1. 性能不妥协

同步电机专属算法 + 矢量控制技术，兼顾低速大转矩与高速高精度。在替代进口驱动方案时，性能对标不输，成本更优。

2. 投入更划算

同步电机 + MD520 组合，节能收益可以快速覆盖设备改造成本。长期运行电费降低明显，同时电机寿命更长、维护更少。

3. 适配更灵活

一台驱动器兼容同步电机、异步电机、同步磁阻电机。生产线升级时不需要更换驱动，一机多用，降低库存和改造成本。

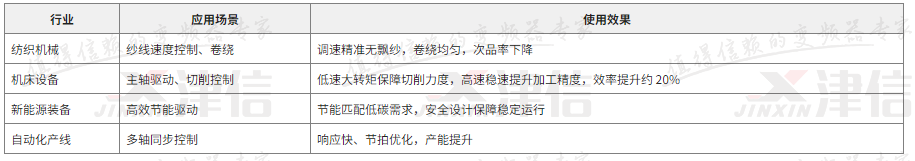

六、典型应用行业与效果

七、常见问题

永磁同步电机必须用专用变频器吗？

不一定必须专用，但普通 V/F 控制变频器无法发挥同步电机优势。要做出大转矩、高精度、节能效果，建议使用支持同步电机矢量控制的变频器，如汇川 MD520。

MD520 调试同步电机复杂吗？

MD520 支持 F1-37 自动参数辨识功能，普通电工按步骤操作即可完成基本调试。复杂工艺场景建议由专业技术人员协助设定。

同步电机 + MD520 能省多少电？

相比异步电机驱动方案，综合节能率一般在 15%-25% 之间，具体取决于负载类型、运行工况和原系统效率。风机水泵类变负载设备节能效果更明显。

MD520 支持哪些同步电机类型？

支持永磁同步电机（PMSM）和同步磁阻电机，同时也兼容普通异步电机。

闭环和开环矢量有什么区别？

开环矢量（SVC）不需要编码器，调试简单，成本低，适合一般调速场景。闭环矢量（FVC）需要电机编码器反馈，速度精度和低速转矩更高，适合高精度工艺。

哪些行业最适合用这套方案？

纺织、机床、包装、印刷、造纸、机器人、新能源装备、自动化产线等对速度精度、转矩响应、节能有要求的行业都适合。
